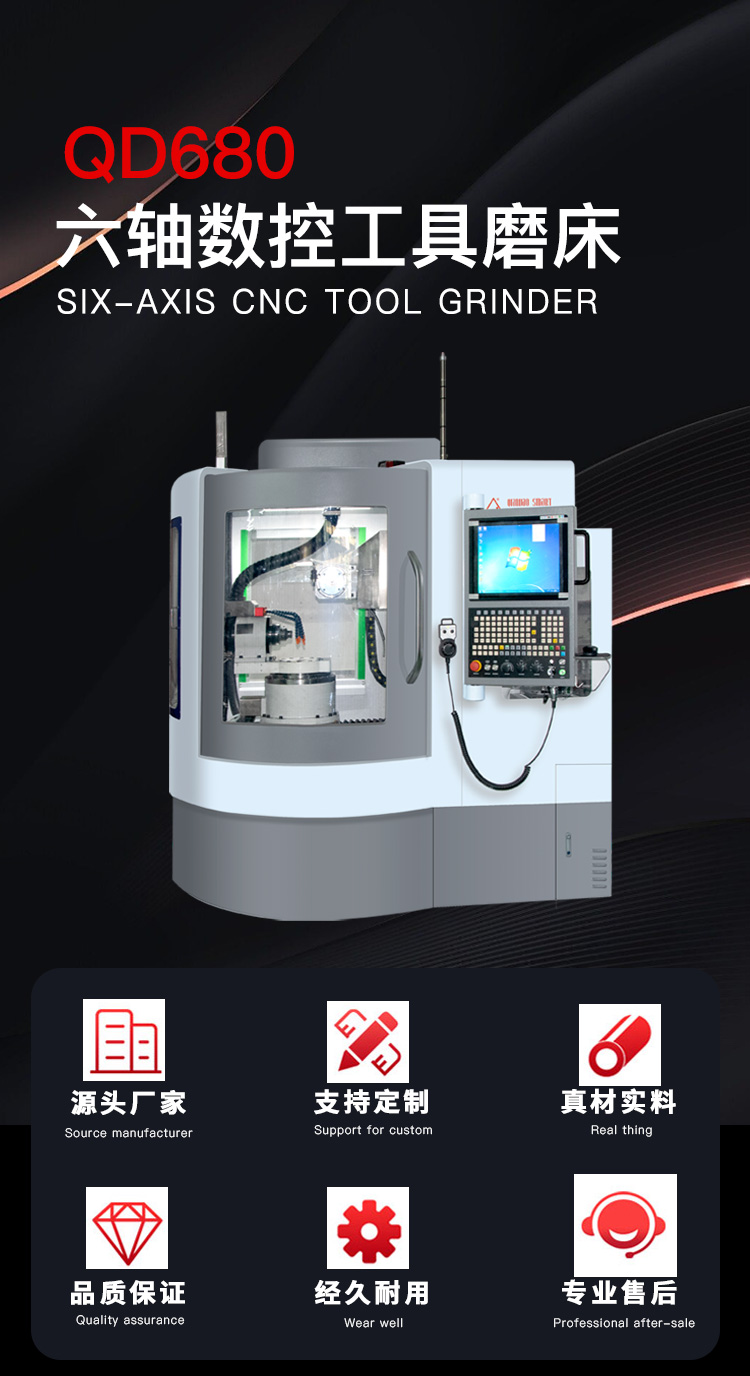

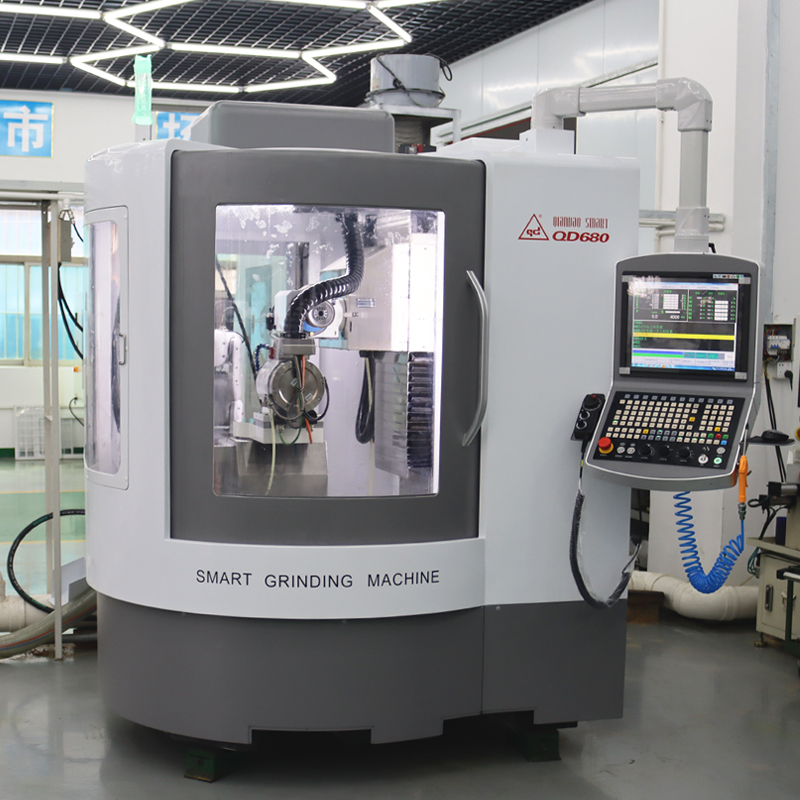

QD680數控工具磨床
數控工具磨床
2020-11-16 16:11:38
| 產品亮點 | 主要參數 |

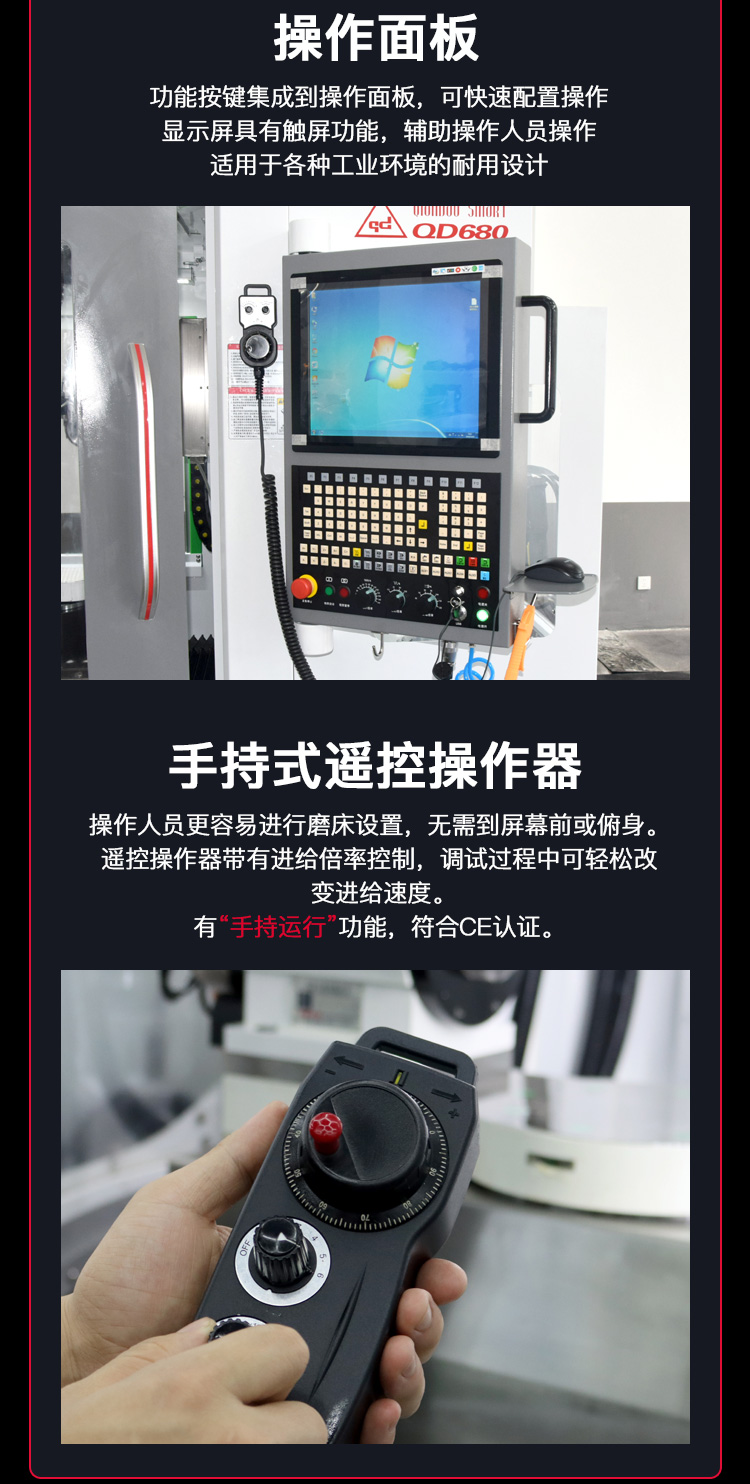

5. 機床采用全封閉外觀(正面活動拉門、左側及后面設有維修門)、懸臂式操控面板、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻油冷機及工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。
|
數控系統 |
新代210MA-5E |
自動夾緊工件范圍 |
3~12mm |
|
加工工件直徑 |
Φ1~10mm |
磨頭擺動最高轉速(C軸) |
30rpm |
|
磨削最大工件長度 |
100（工件總長）mm |
C軸旋轉范圍 |
180° （+165°~ -15°） |
|
最大加工工件槽深 |
10mm |
工件主軸中心高 |
140mm |
|
最大工件重量 |
10Kg |
工件主軸徑向跳動 |
≤0.005mm |
|

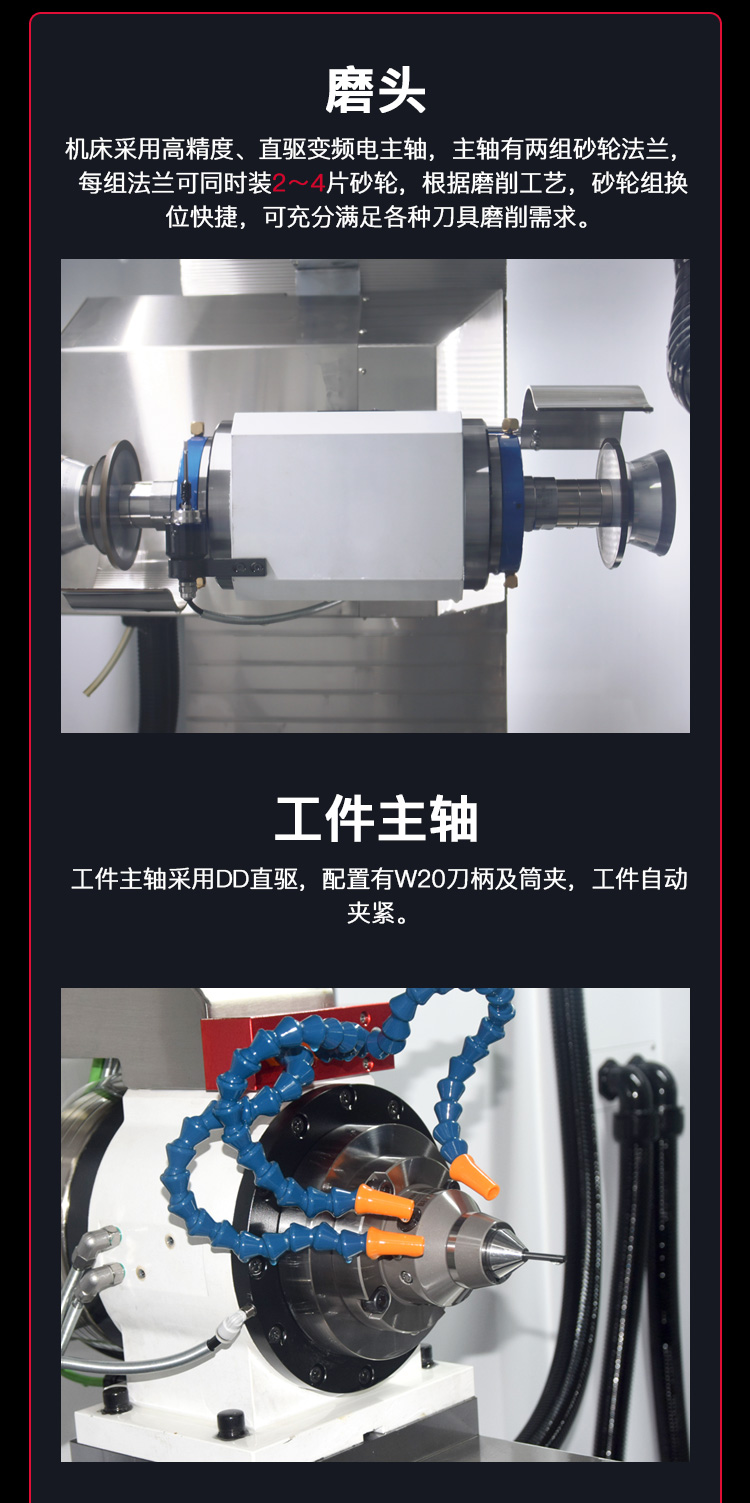

磨頭最大功率(直驅電主軸) |
11 KW |
磨頭主軸徑向跳動 |
≤0.005mm |
|
砂輪尺寸(CBN/金剛石) |
Φ50～Φ200mm |
氣缸推力范圍 |
700-900kg |
|
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
直線軸分辨率 |
0.00lmm |
|
磨頭垂直升降行程(Z軸) |
260(-100～160)mm |
旋轉軸分辨率 |
0.00l° |
|
工作臺行程X軸/Y軸/Z軸 |
X：285 / Y：300 / Z：260 |
電源 |
AC380V 50HZ 三相 |
|
直線軸快速移動速度 |
15m/min |
機床總功率 |
18KW |
|
工件主軸轉速(A軸) |
200rpm |
機床外形尺寸 |
1800×2080×2100mm |
|
A軸旋轉范圍 |
∞ |
B軸擺動范圍 |
330°(+235° -95°） |
|
機床重量 |
4T |
|
|
